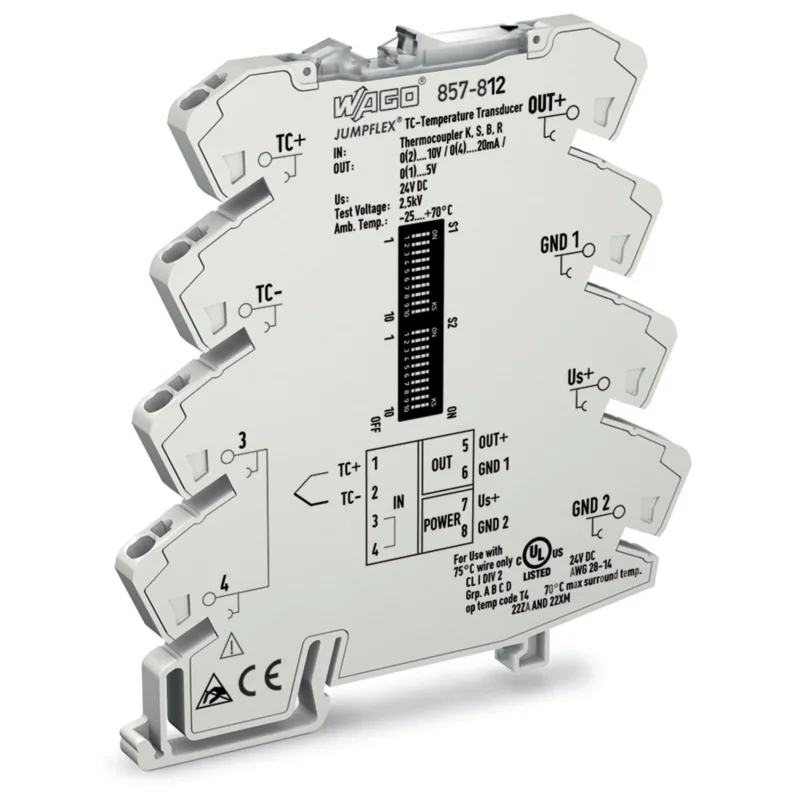

WAGO – Temperaturmessumformer 857-812

Temperaturmessumformer
für Thermoelemente
Strom- und Spannungsausgangssignal
Konfiguration per DIP Schalter
Versorgungsspannung DC 24 V

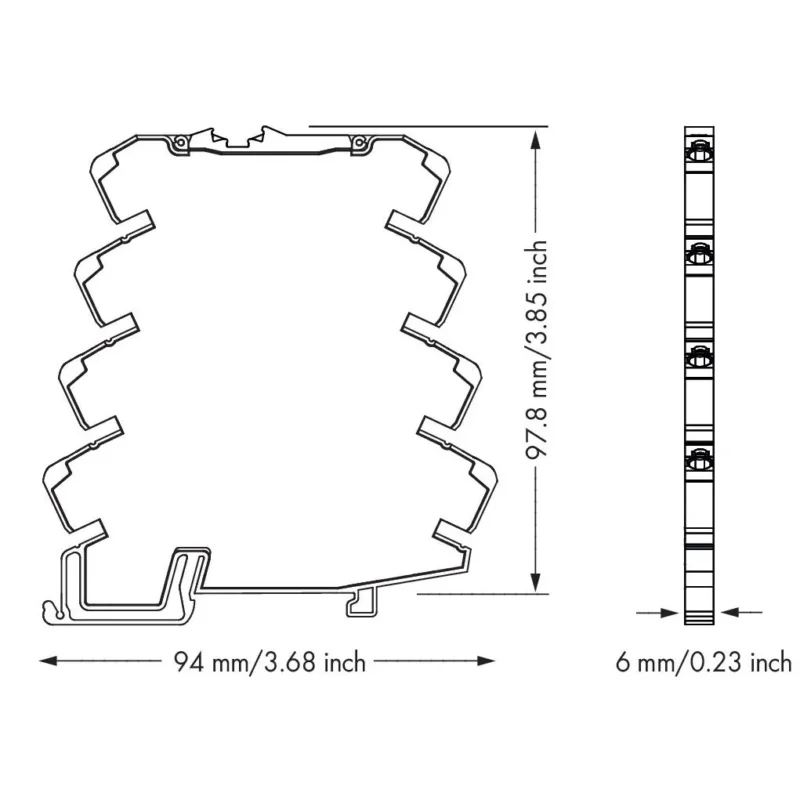

6 mm BaubreiteKurzbeschreibung:
Der Temperaturmessumformer dient zur Erfassung von Thermoelementen Typ K, S, B und R und wandelt das Temperatursignal ausgangsseitig in ein analoges Normsignal.
Merkmale:
Für Thermoelemente K, S, B und R.
Kaltstellenkompensation Ein/Aus.
Kalibrierte Messbereichsumschaltung.
Erkennung: Drahtbruch des Sensors.
Erkennung: Messbereichsunterschreitung/Messbereichsüberschreitung.
Clipping (Begrenzung des analogen Normsignals auf die Messbereichsendwerte).
Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung.

Technische Details Messbereich 0..1800 °C Analogausgang 0 mA … 20 mA ja Analogausgang 4 mA … 20 mA ja Analogausgang 0 V … 2 V nein Analogausgang 0 V … 5 V ja Analogausgang 0 V … 10 V ja Analogausgang 2 V … 10 V ja Mit Schaltausgang nein Geeignet für Reiheneinbau nein Konfigurationsfunktion integriert ja EMV-Ausführung ja Umgebungstemperatur -25..70 °C Gewicht 35,7 kg
