WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2092-1724/200-000 1,4mm,abgewinkelt,sw − 300 Stück

THR-Pinstrip
Lötstift Ø 1,4 mm
abgewinkelt
Rastermaß 5 mm
4-polig
schwarz

Stiftleiste Serie 2092 mit Rastermaß 5 mm

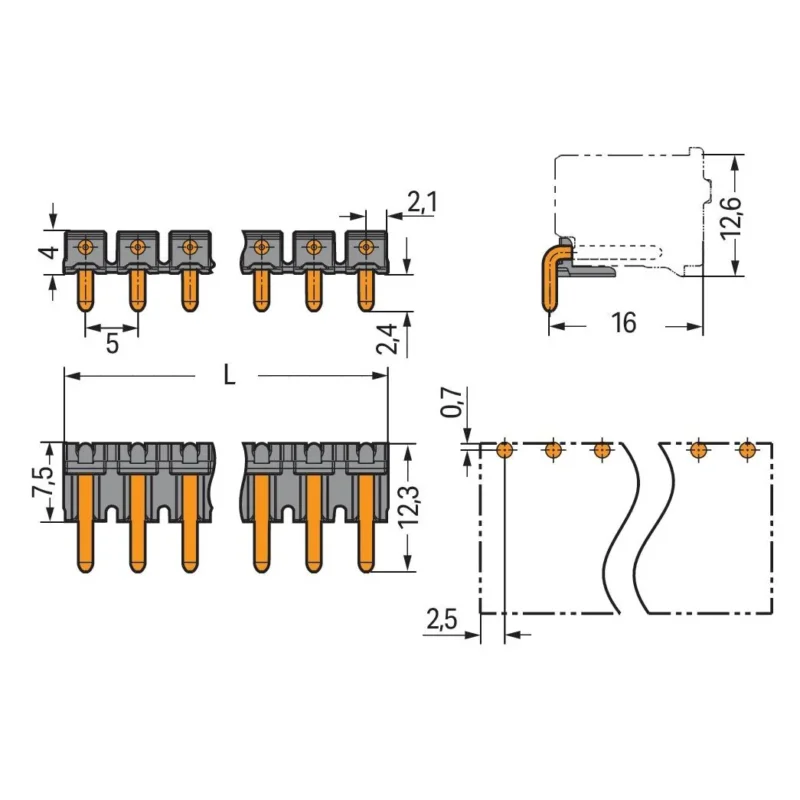

Die Stiftleiste hat die Artikelnummer 2092-1724/200-000 und ermöglicht eine saubere Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie verschiedene Verwendungsmöglichkeiten. Die Abmessungen betragen in Breite x Höhe x Tiefe (23,2 x 6,4 x 12,3) mm. Die Oberfläche der Kontakte ist aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt nutzen sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THR.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 4 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5 mm Rastermaß der Anschlüsse 5 mm Winkel Leiterplatte/Kontakt 0°/180° (horizontal) Bemessungsstrom In 16 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses Lötanschluss Durchmesser Anschlusspin 1,4 mm Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
