WAGO – Leiterplattenklemme THR-Leiterplattenklemme 250-404/353-604 Drücker,0,5mm²,sw − 100 Stück

THR-Leiterplattenklemme
Drücker
0,5 mm²
Rastermaß 2,5 mm
4-polig
Push-in CAGE CLAMP®
schwarz

Leiterplattenklemme Serie 250 mit Drücker

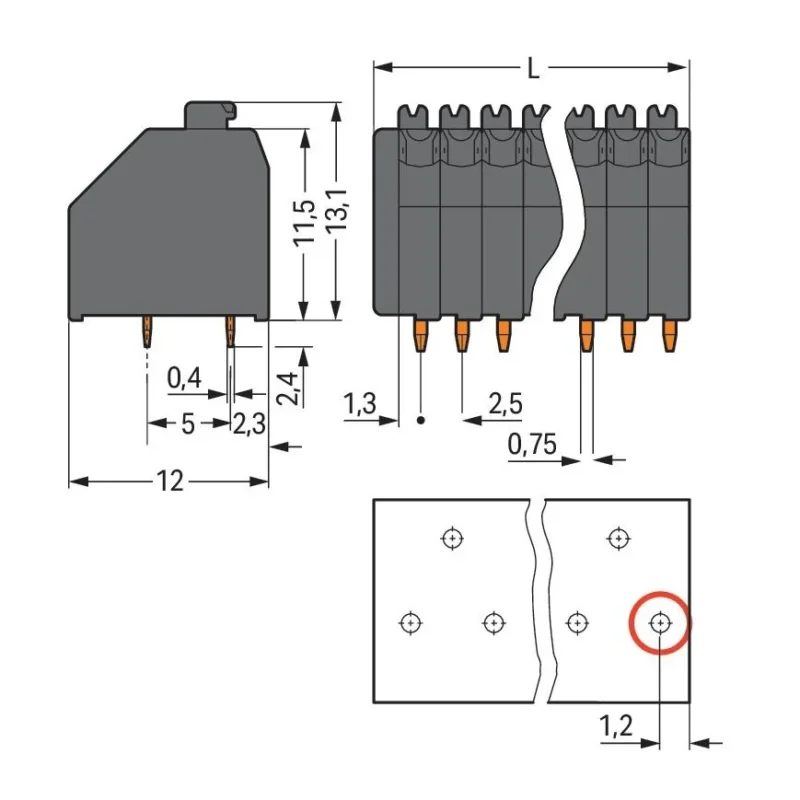

Die Leiterplattenklemme mit der Artikelnummer 250-404/353-604 ermöglicht einen einfachen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8,5 bis 9,5 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (11,5 x 16,7 x 12) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 0,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird zur Platine in einem 45 °-Winkel eingeführt.

Technische Details Höhe 13,1 mm Anzahl der elektrischen Anschlüsse 4 Anzahl der Etagen 1 Rastermaß der Anschlüsse 2,5 mm Winkel Leiterplatte/Leiteranschluss 45°/135° (schräg nach oben) Bemessungsstrom In 4 A Bemessungsspannung 160 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,14..0,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..0,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..0,5 mm² Anschlussart Leiterplatte THR-Anschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V2 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
