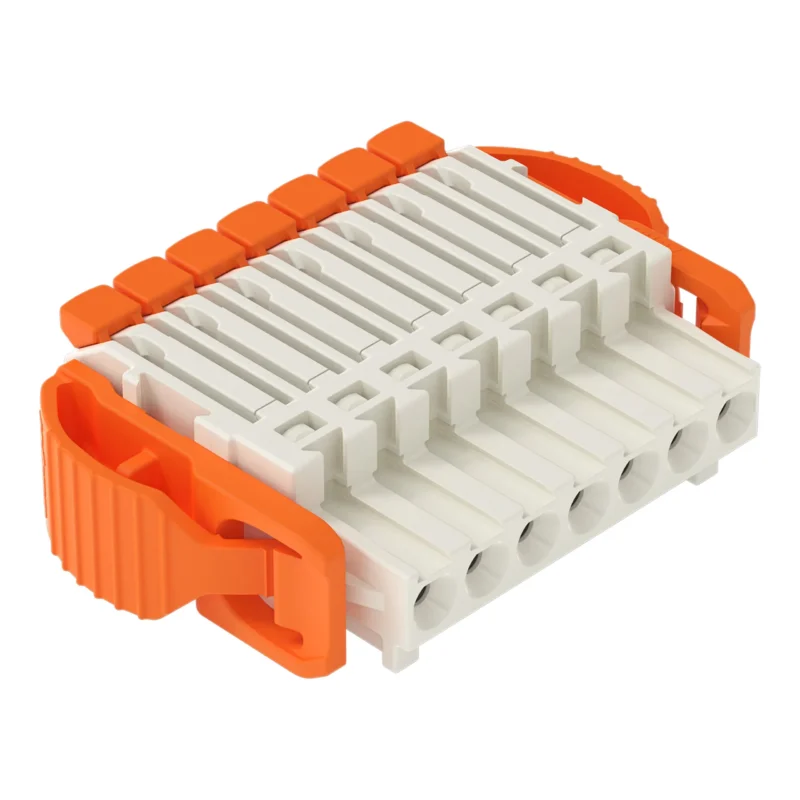

WAGO – Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste,Hebel 2734-1107/038-000 PushinCAGECLAMP,lgr − 50 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
7-polig
100% fehlsteckgeschützt

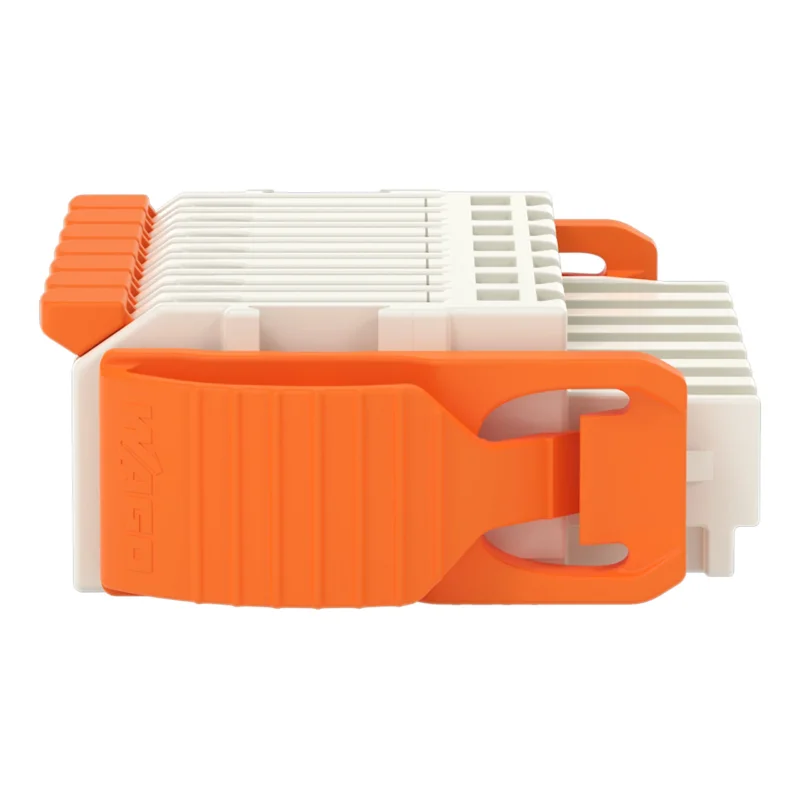

seitliche Verriegelungsklinken
1,50 mm²
lichtgrau

Federleiste/Buchse Serie 2734 mit 0 ° Leiterabgang zur Steckrichtung

Bei dieser Federleiste/Buchse (Artikelnummer 2734-1107/038-000) ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (37,3 x 13,5 x 24,6) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² gemacht. Die Oberfläche der Kontakte besteht aus Zinn. Durch einen Hebel wird diese Federleiste/Buchse betätigt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details Verbindungsart Leiterplatte zu Kabel Kontaktausführung Buchse Polzahl 7 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 3,5 mm Rastermaß der Anschlüsse 3,5 mm Winkel Kontakt/Leiteranschluss 180° (horizontal) Bemessungsstrom In 10 A Bemessungsspannung 160 V Bemessungsstoßspannung 2,5 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..0,75 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..1,5 mm² Ausführung des elektrischen Anschlusses Federzuganschluss Anschließbare Kabeltype Rundkabel Werkstoff der Kontaktbeschichtung Zinn Werkstoff des Kontaktes sonstige Kupferlegierungen Werkstoff des Isolierkörpers Thermoplast Werkstoff des Gehäuses Kunststoff Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Mit Schutzleiter nein Betriebstemperatur -60..100 °C Schutzart (IP), montiert IP20
