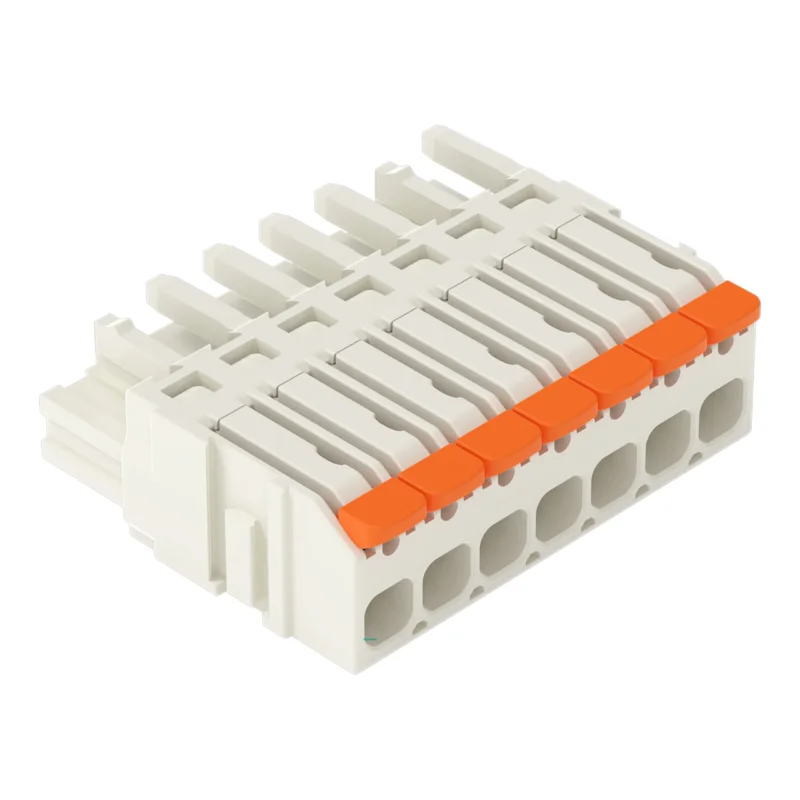

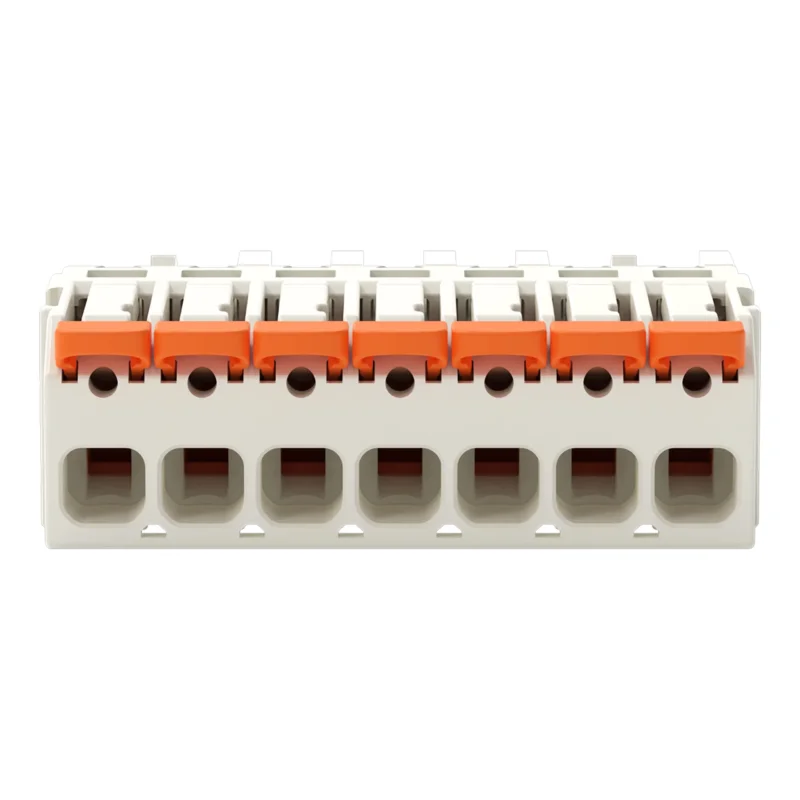

WAGO – Kabelsteckverbinder für Leiterplattensteckverbinder 1-Leiter-Federleiste,Hebel 2721-1107/326-000 PushinCAGECLAMP,lgr − 50 Stück

1-Leiter-Federleiste
Hebel
Push-in CAGE CLAMP®
2,5 mm²
Rastermaß 5 mm
7-polig
100% fehlsteckgeschützt, Kodiernase
2,50 mm²
lichtgrau

Federleiste/Buchse Serie 2721 mit Rastermaß 5 mm

Die Federleiste/Buchse hat die Artikelnummer 2721-1107/326-000 und schafft eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 12 mm erforderlich. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (37 x 11,5 x 30,3) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse geeignet für Leiterquerschnitte von 0,2 mm² bis 2,5 mm². Die Kontaktoberfläche ist aus Zinn. Durch einen Hebel wird diese Federleiste/Buchse betätigt. Das &quot
Multi Connection System&quot
MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

Technische Details Verbindungsart Leiterplatte zu Kabel Kontaktausführung Buchse Polzahl 7 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5 mm Rastermaß der Anschlüsse 5 mm Winkel Kontakt/Leiteranschluss 180° (horizontal) Bemessungsstrom In 16 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..2,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,2..2,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..2,5 mm² Ausführung des elektrischen Anschlusses Federzuganschluss Anschließbare Kabeltype Rundkabel Werkstoff der Kontaktbeschichtung Zinn Werkstoff des Kontaktes sonstige Kupferlegierungen Werkstoff des Isolierkörpers Thermoplast Werkstoff des Gehäuses Kunststoff Beschichtung Gehäuse unbeschichtet Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Mit Schutzleiter nein Betriebstemperatur -60..100 °C Schutzart (IP), montiert IP20
