WAGO – Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2060-472/998-404 0,75 mm²,schwarz − 9000 Stück

SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 4 mm
2-polig
Push-in CAGE CLAMP®
im Gurt
schwarz

Leiterplattenklemme Serie 2060, schwarz

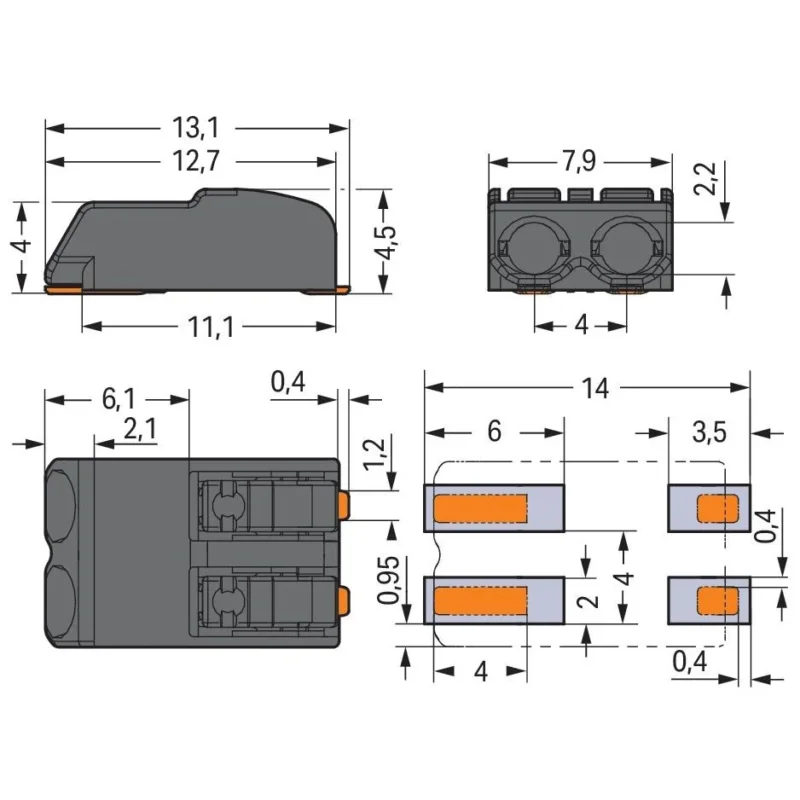

Die Leiterplattenklemme mit der Artikelnummer 2060-472/998-404 ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 7 bis 9 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (7,9 x 4,5 x 13,1) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Die Kontaktoberfläche ist aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Der Leiter wird zur Oberfläche in einem 0 °-Winkel eingeführt.

Technische Details Explosionsgeprüfte Ausführung “Ex e” nein Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,2..0,75 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..0,34 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,2..0,75 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,2..0,75 mm² Bemessungsstrom In 9 A Bemessungsspannung 160 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Polzahl 2 Anzahl der Klemmstellen je Pol 1 Montageart sonstige Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur -60..105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 4 mm Höhe 4,5 mm Tiefe 13,1 mm Abschlussplatte erforderlich nein Farbe schwarz Transparent nein
