Nutentisch 4000 x 2000 x 200 mm Hexagon 8.7 System 28 Plasmanitriert Quernuten höhenverstellbar 450-700 mm

Produktbeschreibung

Der Nutentisch der Serie Hexagon 8.7 ist im System 28 für Spann- und Schweißarbeiten mit kombinierter Bohrungs- und Nutstruktur vorgesehen.

Die Arbeitsfläche verbindet Hexagon-Quernuten mit einem orthogonalen Bohrungsraster; an der Seitenwange steht zusätzlich ein Diagonalraster zur Verfügung. Die Tischplatte besteht aus Werkzeugstahl X8.7 und ist plasmanitriert. Für die beschriebene vertikale Befestigung in den Quernuten sind Spannbuchsen mit Gewinde und Nutensteine notwendig. Siegmund empfiehlt den Nutentisch für „saubere“ Arbeiten beziehungsweise spritzerfreie Schweißverfahren, da die Reinigung der Quernuten aufwendig ist.

Technische Daten

Abmessungen & Ausführung

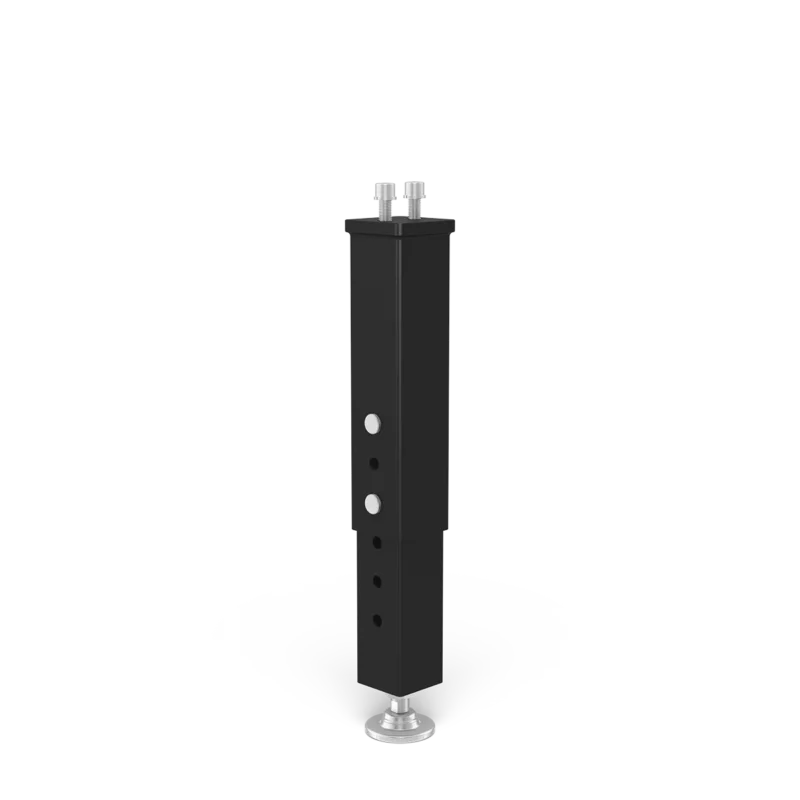

Länge 4.000 mm Breite 2.000 mm Seitenwangenhöhe 200 mm Tischhöhe 450–700 mm (höhenverstellbar) System System 28 Material / Werkstoff Werkzeugstahl X8.7 Oberflächenbehandlung Plasmanitriert Gewicht 2.267,6 kg Materialstärke 25 mm Ausführung Standard Tragfähigkeit je Tischfuß (statisch) 2.000 kg

Bohrungs- & Nutensystem

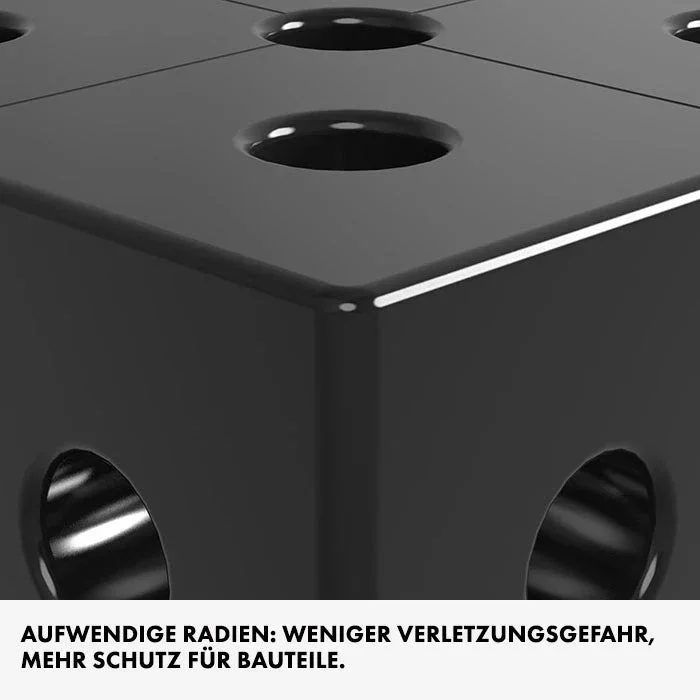

Arbeitsflächenstruktur Quernuten Bohrungsdurchmesser 28 mm Bohrungsbild Arbeitsfläche Orthogonalraster Rastermaß / Bohrungsabstand 100 × 100 mm Bohrungsbild Seitenwange Diagonalraster Nutform Hexagon Nutabstand 100 mm

Hersteller

Bernd Siegmund GmbH
Landsberger Straße 180, 86507 Oberottmarshausen, DE
