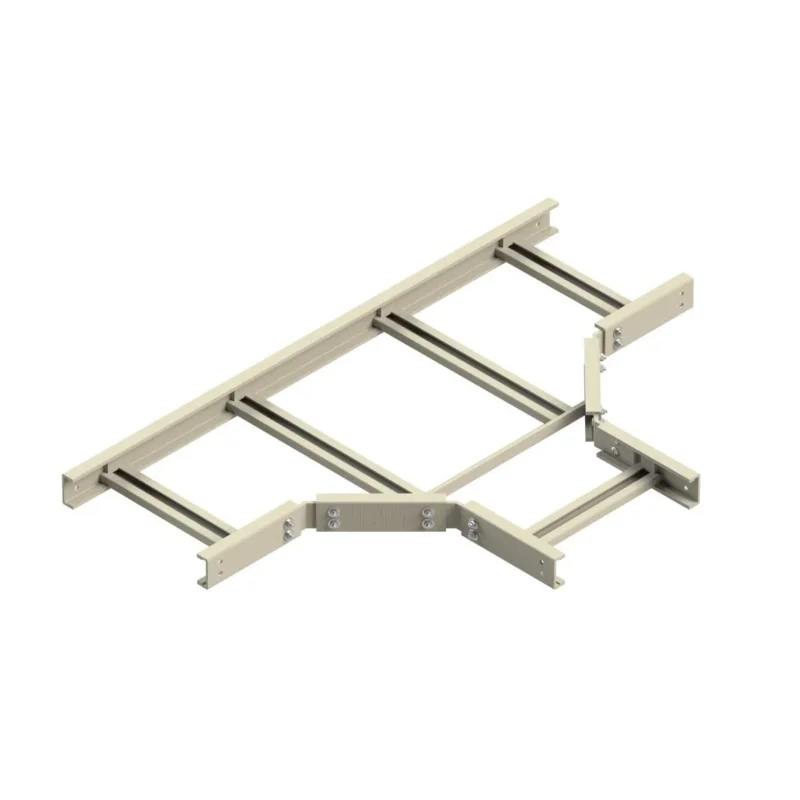

Niedax – T-Stück für Kabelleiter GFK-T-Stück ULLTE 53.300 53x300mm

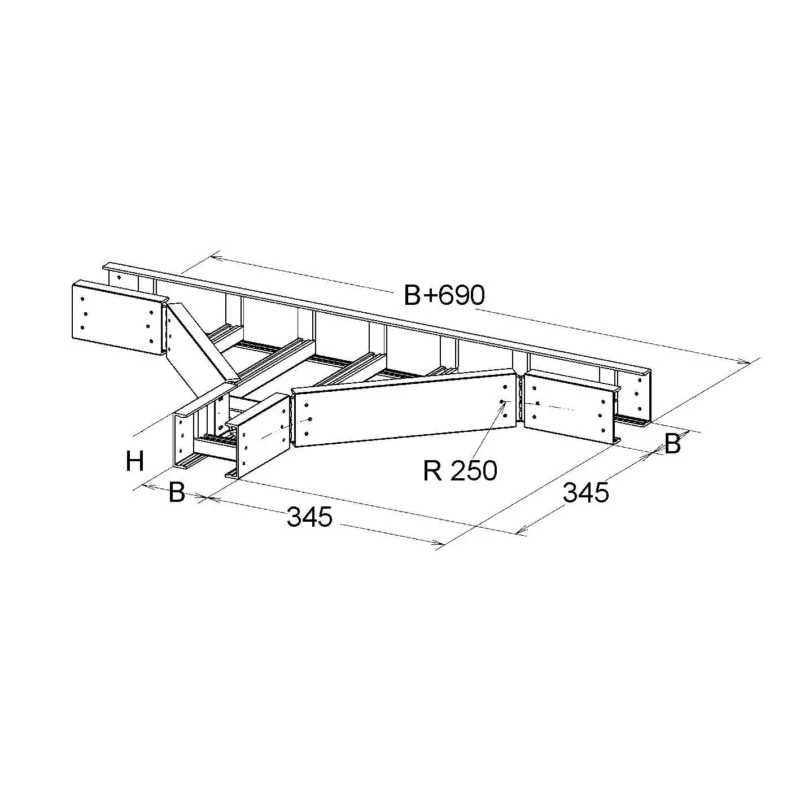

GFK-T-Stück, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen gelochten Sprossen aus C-Profil mit ca. 15 mm Schlitzweite, zur Herstellung von horizontalen 90° T-Abgängen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: – Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. – Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. – Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-T-Stück mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. Die Stoßstellenverbinder ULGH 53/150 und ULIH 53 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 53… GFK-Kabelleiter ULL 53… Abmessungen (ca. Maße) H x B : 53 x 300 mm Länge in Hauptrichtung : 690 mm + B Radius R : 250 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Ausführung des Seitenholms Profil (offen) Ausführung der Sprosse Profil gelocht Kabelleiterhöhe 53 mm Kabelleiterbreite 300 mm Kabelleiter-Abgangsbreite 300 mm Ausführung symmetrisch ja Innenradius 250 mm Ausführung ohne Verbinder Geeignet für Funktionserhalt nein Werkstoff Kunststoff Werkstoffgüte GFK Oberflächenschutz sonstige Einsatztemperatur -80..130 °C Farbe grau RAL-Nummer 7032
