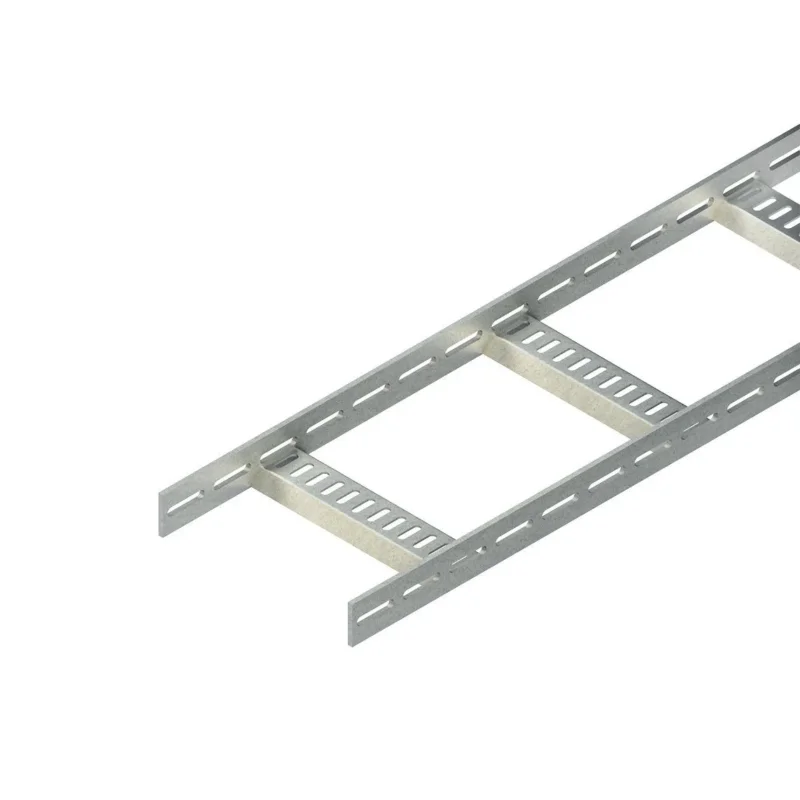

Niedax – Kabelleiter Schiffskabelleiter KLMUL 40.300 F − 3 Meter

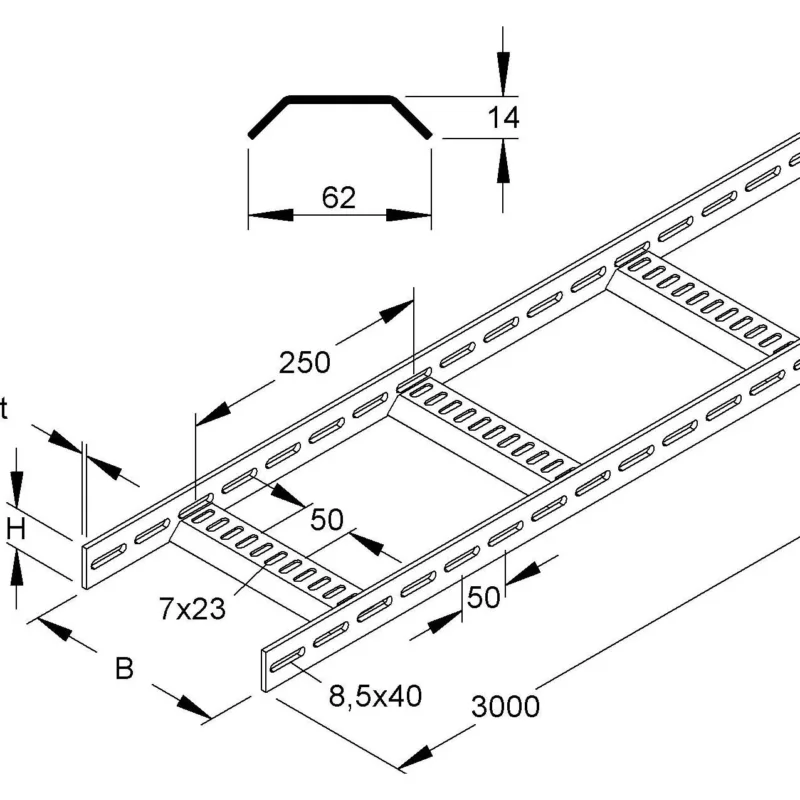

Marinekabelleiter/-steigetrasse, nach DIN EN 61537, mit durchgängig gelochten Seitenholmen und eingeschweißten, perforierten, trapezförmigen Sprossen. Abmessungen (ca. Maße) H x B (innen) : 40 x 300 mm Materialstärke t : 5 mm Sprossenabstand : 250 mm Sprossenperforation : 7 x 23 mm Seitenholmlochung : 8,5 x 40 mm mittiger Abstand : 50 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 7540 mm² Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Ausführung des Seitenholms flaches Profil Seitenlochung ja Ausführung der Sprosse Profil ungelocht Befestigung der Sprosse geschweißt Höhe 40 mm Breite 300 mm Länge 3000 mm Arbeitslänge 3000 mm Nutzbarer Querschnitt 7540 mm² Geeignet für Funktionserhalt nein Sprossenmittenabstand 250 mm Steigetrasse nein Werkstoff Stahl Werkstoffgüte sonstige Einsatztemperatur -20..120 °C Oberflächenschutz feuerverzinkt Gewicht 4,16555 kg/m Belastungstesttyp nach IEC 61537 Typ II Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 2250 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 1200 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 600 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 400 N/m
