Langlochstempel Nr.4 17,5 x 50,0 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

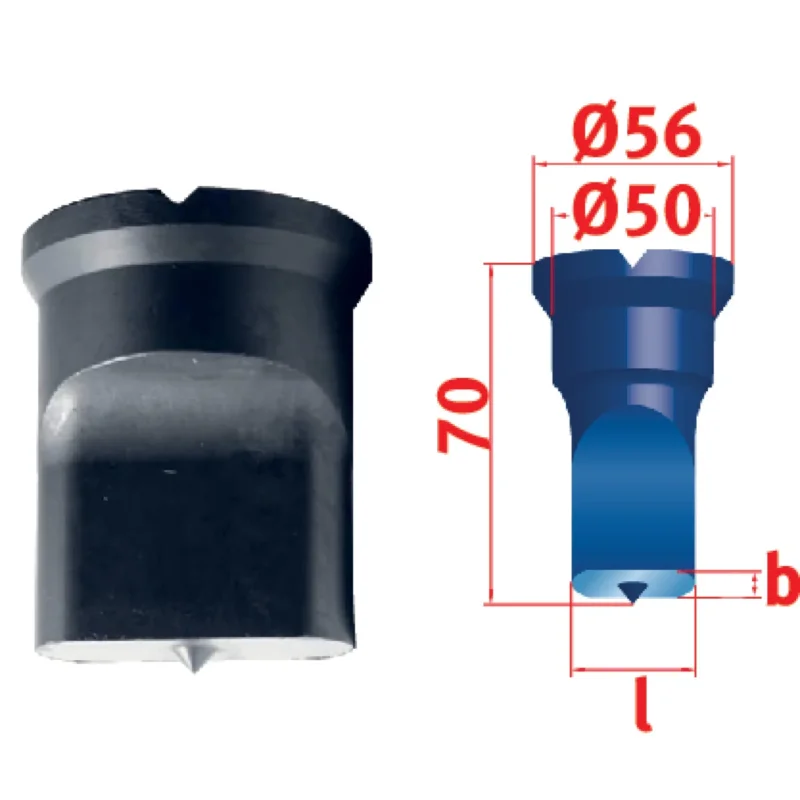

Hinweis Benutzung mit Standardlieferumfang der HPS/HLS nicht möglich Lochlänge 50.0 mm Lochbreite 17.5 mm Länge 70 mm Stempeldurchmesser 56/50 mm
